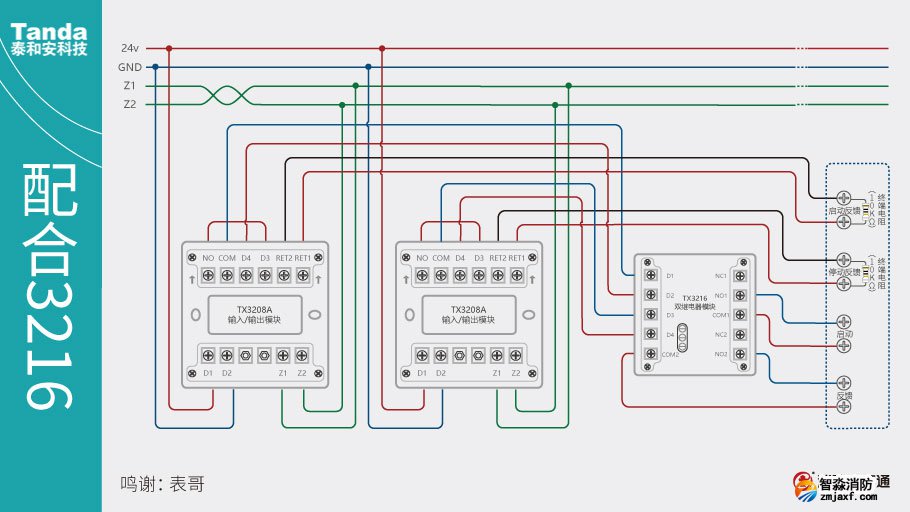

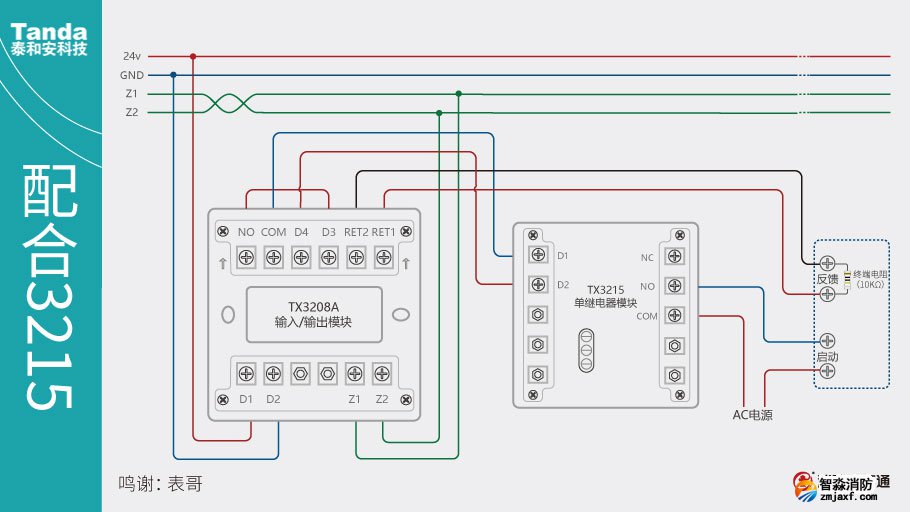

泰和安TX3208A型輸入輸出控制模塊安裝接線圖

泰和安TX3208A型輸入輸出控制模塊安裝接線圖

一，外形及尺寸

二，安裝和布線

警告：安裝設備之前，請切斷回路的電源。

1、安裝方法：模塊可采用布線管暗裝方式或布線管明裝方式

特別警告：由模塊直接控制的低壓小功率設備應滿足如下條件：

1）工作電壓范圍：18V～30V（推薦采用24V）

2）24V電源輸出電流：≤1.5A

2、布線要求：

總線(BUS)采用RVS-2×1.0mm2 或1.5mm2線；DC24V電源線采用BV-2×1.5mm2 或2.5mm2 線；常開輸出線采用BV-2×1.5mm2 或2.5mm2 線；反饋輸入線采用RVS-2×1.0mm2 或1.5mm2 線。穿金屬管（線槽）或阻燃PVC管敷設。

三，編碼操作

可利用公司生產的手持編碼器TX3932進行現(xiàn)場編碼（地址碼范圍必須是1～242，同一回路地址碼）

功能選擇：

1、“連動”和“點動”功能可以用TX3932進行設置，設置為“連動”時，有輸出信號后輸出繼電器一直保持閉合直到輸出信號停止。設置為“點動”，輸出信號時，常開接點閉合時間為2±0.2S。出廠默認模式為“連動”。

2、“自反饋”和“外反饋”功能可以用TX3932進行設置，設置為“自反饋”時，有輸出信號后反饋燈自動點亮，模塊給控制器提供反饋信號。設置為外反饋時，需要外部的反饋信號才能點亮反饋燈，從而模塊給控制器提供反饋信號。出廠默認是“自反饋”。

3、輸出輸入線故障是否檢測可以用TX3932進行設置“檢線”與“不檢線”功能，出廠默認是“檢線”。

四，注意事項

1、值班人員應熟練掌握設備的操作程序，不得誤操作。

2、本模塊為消防產品，使用中必須嚴格執(zhí)行值班和交接班制度，并做好運行記錄。

3、每隔半年應對模塊進行一次功能測試。
