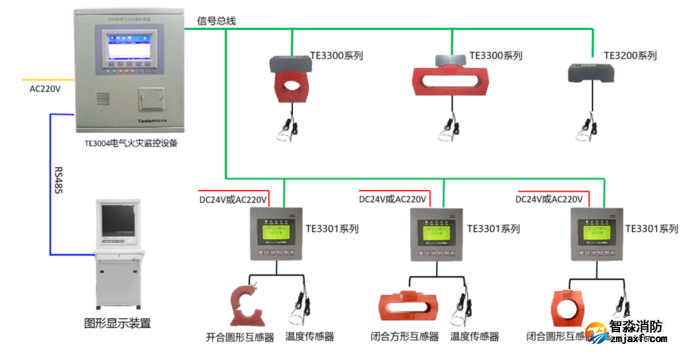

泰和安電氣火災剩余電流探測監控系統接線圖

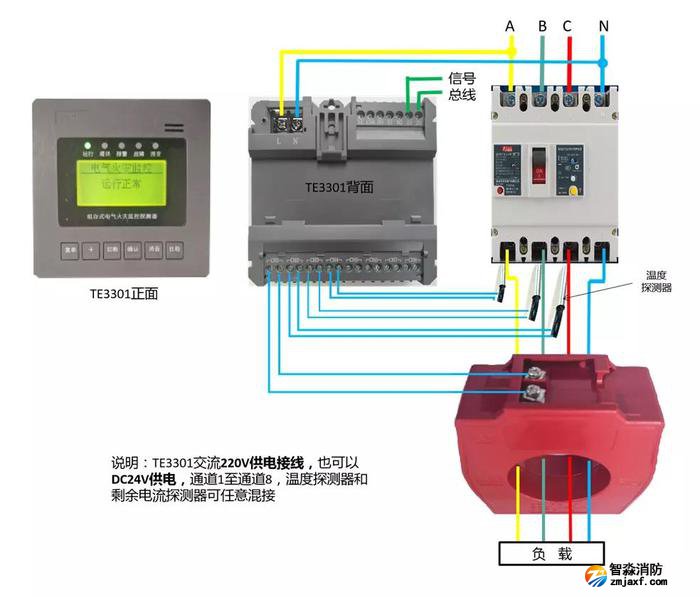

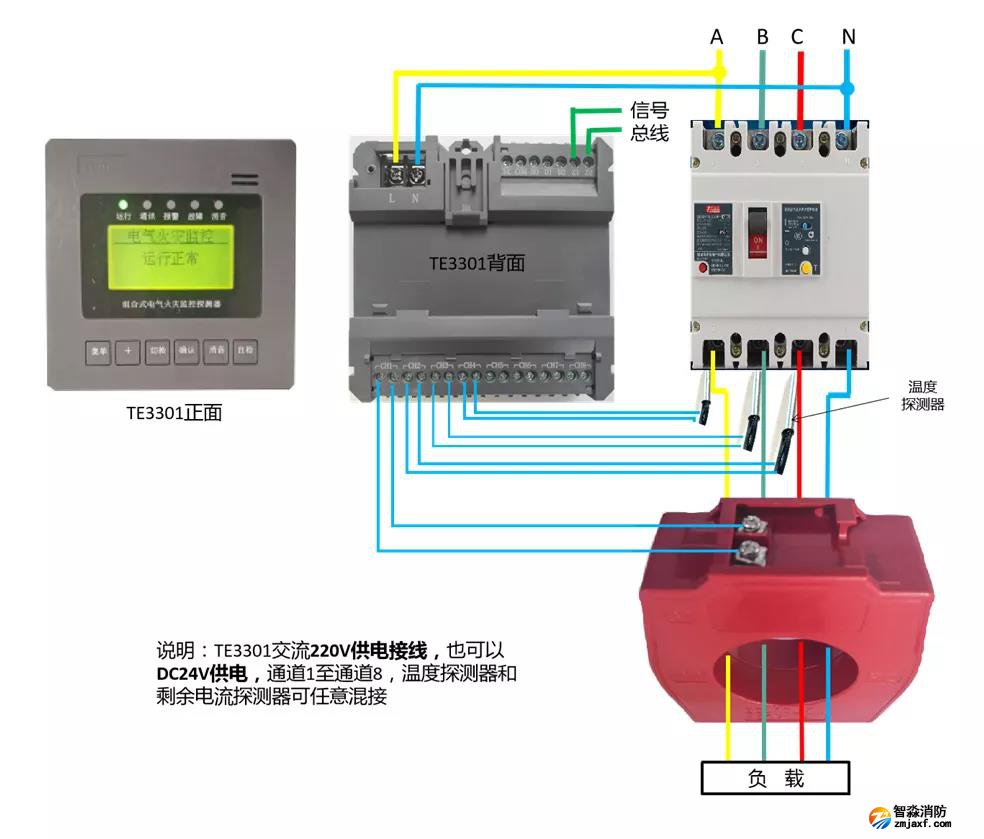

一，TE3301組合式電氣火災監控探測器（一拖八）

      接線圖自帶聲光報警功能，支持監控8路通道，配接剩余電流互感器或溫度傳感器，安裝方式：導軌或面板嵌入式外形尺寸（長×寬×高）：108.0mm×108.0mm×59.0mm，嵌入式安裝開孔尺寸100.0mm×100.0mm

產品特點：

1.支持LCD顯示并配有多個LED指示燈與按鍵,便于人機交互；

2.支持DC24V或AC220V兩種供電方式；

3.最多同時支持監控8路通道；

4.具有自動識別接入傳感器類型(溫度/電流)；

5.實時監測傳感器工作狀態,并能及時將工作信息上傳至電氣火災監控設備；

6.支持聲光報警且具有一路無源繼電器輸出；

7.二總線無極性通訊；

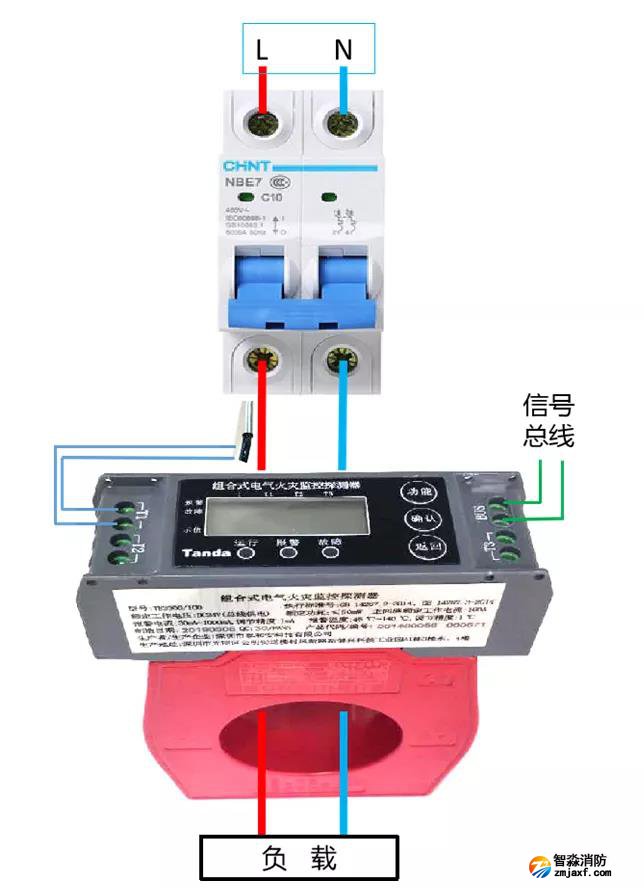

二，泰和安TE3300組合式電氣火災監控探測器(一體式)

功能特點

1、集顯示、監測等功能于一體；

2、支持同時監測一路剩余電流和三路溫度，占一個編碼地址；

3、實時監控傳感器工作狀態，并能及時將工作狀態上傳至電氣火災監控設備；

4、低功耗設計，無極性兩總線連接，通訊與供電合二為一；

5、智能算法：增加探測器抗諧波干擾能力，減少誤報；

三，泰和安TE3200測溫式電氣火災監控探測器

配接TPS2-357F202F-1000(箱溫)、 TPS5-357F202F-1000(纜溫)溫度傳感器，不含溫度傳感器，支持3路溫度探測；外形尺寸（長×寬×高）：95.7mm×33.0mm×32.0mm

特點：

1、集顯示、監測等功能于一體；

2、支持同時檢測三路溫度，占一個地址編碼；

3、實時監控傳感器工作狀態，并能及時將工作狀態上傳至電氣火災監控設備；

4、低功耗設計，二總線無極性連接，通訊與供電合二為一；
