海灣J-SAF-GST9211A（Ex）型手動火災報警按鈕接線安裝

特點

   海灣J-SAF-GST9211A(Ex)手動火災報警按鈕安裝在公共場所，當人工確認發生火災后，按下此報警 按鈕，即可向控制器發出報警信號，控制器接收到報警信號，將顯示出與報警按鈕相連的 GST-LD-8332 模塊箱的編號，并發出報警聲響。本報警按鈕防爆類型為本質安全型，符合 GB3836.1-2010《爆炸性環境第 1 部分：設備通用要求》和 GB3836.2-2010《爆炸性環境第 4 部分： 由本質安全型“i”保護的設備》的有關規定，并取得了 防爆產品檢驗機關頒發的產品防爆合格證 書，同時滿足國標 GB 19880-2005《手動火災報警按鈕》的有關規定，主要應用于石油及化工等易 燃、易爆場所。本報警按鈕具有以下特點： （1）采用拔插式結構設計，安裝簡單方便；先安裝底座，線路調試完成后再裝主體進行開通調試； 報警按鈕上的按片在按下后可用專用工具復位。

（2）按下報警按鈕按片，可由報警按鈕提供獨立輸出觸點，可通過外接安全柵控制其它設備。

主要技術指標

(1) 工作電壓：電源總線電壓 DC24V 允許范圍：DC16V～DC28V

(2) 監視電流：0mA

(3) 報警電流≤30mA

(4) 安全柵輸出參數：U0=28V，I0=93mA

(5) 防爆標志：：ExibⅡCT6 Gb

(6) 火警指示燈：紅色，正常時熄滅，報警后點亮

(7) 使用環境：溫度：-10℃～+55℃  相對濕度≤95%，不結露

(8) 外殼防護等級：IP40

(9) 外形尺寸：95.4mm×98.4mm×45.5mm（帶底殼）

結構特征、安裝與布線

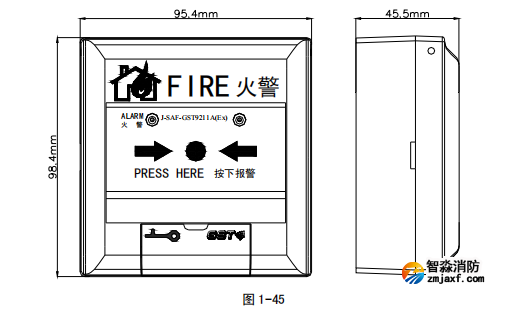

手動火災報警按鈕外形示意圖如圖 1-45 所示:

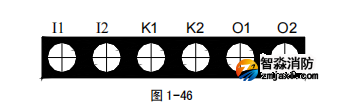

手動火災報警按鈕安裝方式同 J-SAF-GST9311A(Ex)手動火災報警按鈕。對外接線端子示意圖如 圖 1-46：

其中：I1、I2：接安全柵本安側  K1、K2：額定 DC30V/100mA 無源常開輸出端子  O2、O1：接下一個設備 具體接線見 章 5.4 節 GST-LD-8332 模塊箱接線說明。

布線要求：電纜均選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得大于 0.083μF，分 布電感不得大于 4.0mH。
