海灣GST-LD-N8402(Ex)電源隔離式安全柵安裝參數

特點

   海灣GST-LD-N8402(Ex)電源隔離式安全柵采用隔離式安全柵設計方案，為本安系統中本安側設備提 供 DC24V。安全柵應安裝在安全區域。安全柵采用隔離式設計，不需要接地。

主要技術指標

(1) 工作電壓： DC24V；允許范圍：DC20V～DC28V

(2) 工電電流：＜150mA

(3) 設備容量：最多可配接 2 只 GST-HX-MN100C(Ex)火災聲光警報器。

(4) 本安參數：Um: 250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH

(5) 使用環境：溫度： -10℃～+55℃ 相對濕度≤95%，不凝露

(6) 安全柵防護等級：IP30

(7) 安全柵外形尺寸：150mm×97mm×36mm

結構特征、安裝與布線

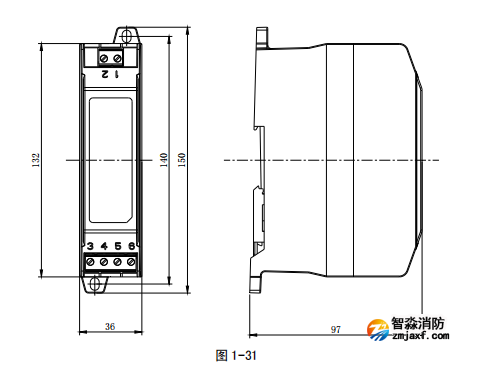

(1) 安全柵的外形示意圖如圖 1-31 所示。

安裝

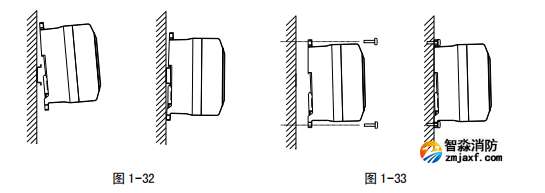

   安全柵可以直接安裝于寬度為 35mm 的標準 DIN 導軌，如圖 1-32 所示。在不具備導軌安 裝條件時，可以通過上下兩個安裝孔，使用 M4 螺釘或 ST4.2 自攻螺釘（可選配塑料膨脹管） 進行安裝，如圖 1-33 所示。

接線

   安全柵端口通過插拔式端子（包括端子頭和端子座）同其他設備連接，將電纜線安裝在端 子頭上后，端子頭正確插在端子座上確定穩固連接即可。

端子說明

接線端子如圖 1-34 所示。

D1、D2：DC24V 電源輸入，無極性

O+、O-：本安電源輸出

注意：安全柵應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為 50mm)。

布線要求 電源線 D1、D2 采用耐火 BV 線，截面積≥1.5mm2 。安全柵至本安編碼設備應選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得大于 0.083μF，分布電感不得大于 4.0mH。

應用方法

  每個電源隔離式安全柵最多可配接 2 只 HX-MN100C(EX)火災聲光警報器，安全柵應用示意圖 如圖 1-35 所示。
