GST-BMQ-4海灣消防編碼器的使用操作方法

此次海灣消防對編碼器進行了比較大的功能升級，大大方便現場故障排除、調試及維保工作。

GST-BMQ-4編碼器可對編碼型的探測器或模塊進行地址碼、靈敏度、設備類型等的讀出和地址碼、靈敏度的寫入功能以及單點測試功能，還可對總線上的探測器或模塊進行在線設備統計、批量測試、重碼檢測等操作。

1、應用于探測器、模塊

編碼器可對探測器的地址碼、設備類型、靈敏度進行設定；也可對模塊的地址碼、設備類型、輸入設定參數等信息進行設定；將編碼器與探測器、模塊總線相連，開機后可對編碼器做如下操作實現各參數的寫入設定。

(1) 讀碼

　　在開機主界面下按“讀碼”鍵，液晶屏上將顯示探測器或模塊的地址編碼；再次按下導航“△”鍵或“▽”鍵，將依次顯示探測器或模塊的地址編碼、設備類型、功能3、功能4參數；如果讀碼失敗，屏幕上將顯示錯誤信息“讀取失敗”。

　　按導航“?”鍵或“清除”鍵后，可回到開機主界面。

(2)地址碼的寫入

　　a、在開機主界面下輸入探測器或模塊的地址編碼（1－242），按“寫碼”鍵進行編碼。

　　b、若編碼成功，屏幕中間第一行顯示下一個編碼的地址，第二行顯示成功寫入當前的地址碼，按下“寫碼”鍵，可直接寫入下一個編碼的地址。

　　c、若編碼失敗，屏幕中間第一行顯示當前的編碼地址，第二行顯示寫入當前地址碼失敗，按下“寫碼”鍵，可對當前地址碼再次編碼。

　　d、按導航“?”鍵或“清除”鍵后，可回到開機主界面。

(3)探測器靈敏度或模塊輸入設定參數的寫入

　　進入方式1：在開機主界面下按“讀碼”鍵，液晶屏上將顯示探測器或模塊的地址編碼；再次按下導航“?”鍵，輸入正確密碼，按“確認”鍵進入?yún)?shù)設置界面；

　　方式2：在開機主界面下按“菜單”鍵，選擇“4-單點設置”欄，輸入正確密碼，按“確認”鍵進入?yún)?shù)設置界面。

　　在功能3顯示欄輸入數字，按“確認”鍵，屏幕上顯示“寫入成功”字樣，表明相應的靈敏度或模塊輸入?yún)?shù)已被寫入；屏幕上顯示“寫入失敗”字樣，表明寫入失敗，可按“確認”鍵再次寫入。

　　注意：為防止非專業人員誤修改一些重要數據，編碼器都設置有密碼鎖，開鎖密碼為“456”，請守密！

(4)錯誤提示

　　當信息無法寫入探測器或模塊時，系統將給出錯誤提示（在液晶屏上顯示“error”），可按清除鍵清除。

2、多功能菜單

　　在開機主界面下按“菜單”鍵進入多功能菜單界面，輸入對應的數字鍵或通過導航鍵選擇相應的選項欄，按“確定”鍵輸入正確密碼后并按“確認”鍵后，進入對應的功能界面。

　　多功能菜單中的單點測試、單點設置、產品信息功能支持在電池供電下操作，其它功能需接外置電源。

(1)在線設備查詢功能

　　可對總線上的探測器或模塊進行在線設備查詢與統計，也可查詢上一次有效的歷史記錄。

　　a、在“查詢中...”進度等待界面，按“清除”鍵可退出查詢。

　　b、在“在線設備”統計界面，按導航“?”鍵可進入“設備類型查詢”統計界面。

　　c、在“設備類型查詢”統計界面，選擇相應的設備類型并按“確認”鍵可查看當前設備類型的地址統計結果。

(2)單點測試功能

　　可對單個探測器或模塊進行啟動、停動、點燈、關燈、復位。

　　a、可輸入對應的數字鍵或通過導航鍵選擇相應的選項欄。

　　b、按“確認”鍵后屏幕上將顯示“發送成功”字樣提示已發送成功。

(3)批量測試功能

　　可對總線上的探測器或模塊進行批量啟動、停動、點燈、關燈、復位。

　　a、輸入起始與終止地址后，可輸入對應的數字鍵或通過導航鍵選擇相應的選項欄。

　　b、按“確認”鍵后屏幕上將顯示“發送成功”字樣提示已發送成功。

　　c、批量啟動的最大數量為10臺。

(4)單點設置功能

　　可對探測器或模塊進行地址碼、靈敏度等參數的寫入。

(5)重碼檢測功能

　　可對總線上的重碼探測器或模塊進行數量統計、類型統計與巡檢。

　　a、在“查詢中...”進度等待界面，按“清除”鍵可退出查詢。

　　b、在“重碼檢測”界面，按導航“?”鍵可查看重碼設備的類型。

　　c、在“重碼檢測”界面，選擇相應的重碼地址并按“確認”鍵，可對重碼的設備進行巡檢操作。

(6)產品信息功能

　　可查看產品的相關信息。

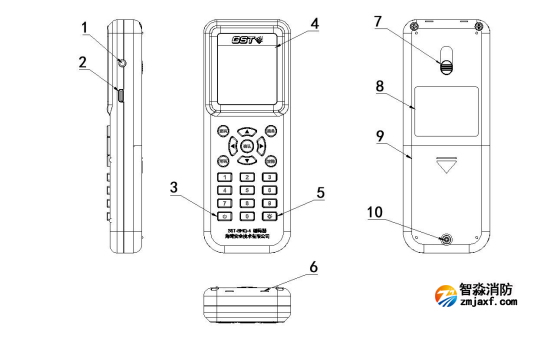

附：GST-BMQ-4編碼器產品結構圖

　　1.總線接口

　　2.TYPE-C接口

　　3.開關鍵

　　4.液晶屏

　　5.背光鍵

　　6.金屬觸片

　　7.滑動按鈕

　　8.銘牌

　　9.電池盒后蓋

　　10.固定螺釘
