海灣消防主機聯動公式含義編寫說明

消防主機聯動公式這塊是很多人頭疼的，不同品牌型號差別也比較大，消防主機聯動公義編寫也是消防主機調試的核心內容。

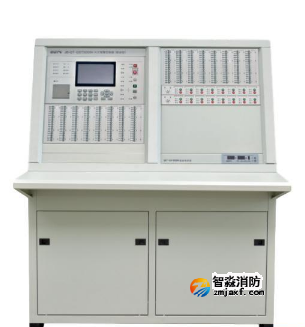

今天介紹了的是海灣消防主機聯動公式含義編寫說明，這里是指海灣消防目前市場上的高能消防主機（型號中帶字母H）。

　　聯動公式是用來定義系統中報警設備與被控設備間聯動關系的邏輯表達式。當系統中的探測設備報警或控制模塊的狀態發生變化時，控制器可按照這些邏輯表達式自動對被控設備執行“立即啟動”、“延時啟動”或“立即停動”操作。本系統聯動公式由等號分成前后兩部分，前面為條件，由二次碼、設備類型及關系運算符組成；后面為將要聯動的設備，由二次碼、設備類型及延時啟動時間組成。

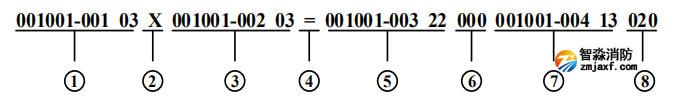

　　例一：

　　①聯動觸發設備1：合法字符（0~9、*、&），即設備的二次碼與設備類型，11位

　?、诼?lián)動條件：合法字符（+、X），1位

　　③聯動觸發設備2：合法字符（0~9、*、&），即設備的二次碼與設備類型，11位

　?、苈?lián)動執行方式：合法字符（=、==、=X、==X），1-3位

　?、萋?lián)動執行設備1：合法字符（0~9、*、&），即設備的二次碼與設備類型，11位

　　⑥聯動執行設備1的延時時間：合法字符（0-9），3位

　?、呗?lián)動執行設備2：合法字符（0~9、*、&），即設備的二次碼與設備類型，11位

　?、嗦?lián)動執行設備2的延時時間：合法字符（0-9），3位

　　該條聯動公式表示：

　　當001001-001號點型感煙探測器與001001-002號點型感煙探測器同時報警時，001001-003號防火閥立即啟動，001001-004號聲光訊響器延時20秒啟動。

　　注意：

　　◎聯動公式中等號前后的設備都要求由二次碼和設備類型構成，類型不能缺省。

　　◎聯動公式中的等號有四種表達方式，分別為“=”、“==”、“=X”、“==X”。若聯動公式中的等號為“=”、“=X”，聯動條件滿足時，控制點只有在“全部自動”的狀態下才可進行聯動操作（“=”為聯動啟動；“=X”為聯動停動）；若聯動公式中的等號為“==”、“==X”，聯動條件滿足時，控制點在“部分自動”及“全部自動”狀態下均可進行聯動操作（“==”為聯動啟動；“==X”為聯動停動）。

　　◎在一個聯動公式中只能有一處表示因果關系的等號。

　　◎關系符號有“或”、“與”兩種，其中“+”代表“或”，“×”代表“與”。

　　◎等號后面的聯動設備的延時時間數字為000-600，延時時間范圍為0s~600s。

　　◎聯動公式中允許有通配符用“*”表示，用其代替0－9之間的任何數字。通配符既可出現在公式的條件部分，也可出現在聯動部分用來合理簡化聯動公式。當其出現在條件部分時，這樣一系列設備之間隱含“或”關系，例如0*0013-003 15即代表：

　　000013-003 15＋010013-003 15＋020013-003 15＋030013-003 15＋040013-003 15＋

　　050013-003 15＋060013-003 15＋070013-003 15＋080013-003 15＋090013-003 15。

　　◎聯動公式中允許使用因果一致通配符“&”。“&”符號的使用與“*”符號類似，用其代替0－9之間的任何數字，但其替代含義與“*”不同；當設備二次碼與公式條件一致時，如與&號位置對應的設備二次碼數字未出現過，與&號位置對應的設備二次碼的數字被保存為條件數字，公式成立時，當公式結果項對應位也為&號時，&號將被保存的對應條件數字代替，來完成聯動；當有新的設備二次碼處理時，依然按上述規則進行處理，能夠完成相同邏輯關系的不同區域的聯動。

　　例如：公式&&&***-***03=&&&***-***13000代表：當某一區的任意點型感煙探測器報警時，同一區的任意訊響器設備立即聯動啟動。即當121***-***03設備報警時，121***-***13設備無延時啟動；再有122***-***03設備報警時，122***-***13設備無延時啟動；以此類推。

　　◎聯動公式的聯動部分設備類型不能含有通配符“*”或“&”。

編者注：

　　海灣高能消防主機與原來的普通消防主機在聯動公式的含義原理上是一直的，區別有：

　　◎高能消防主機的設備二次碼由原來的8為升級到了11位；

　　◎延時時間由原來的2位數升級到了3為數。
