泛海三江QM-AN-965緊急啟停按鈕接線說明

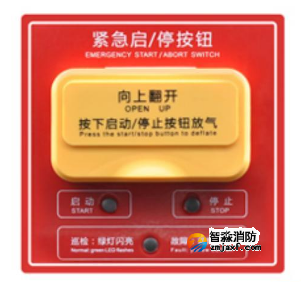

泛海三江QM-AN-965緊急啟停按鈕主要是給氣體滅火控制器提供緊急啟動和停止的控制信號。正常運行時，巡檢指示燈（綠色）閃亮，按鈕有故障時，故障指示燈（黃色）常亮。當火災發生，需要啟動氣體滅火系統時，翻開按鈕保護罩，按下啟動按鈕，可以提供啟動控制信號，同時啟動指示燈點亮；當確認火情已得到控制或火警為誤報，且還處于延時階段時，可立即按下停止按鈕，中斷放氣延時，同時停止指示燈點亮，啟動指示燈熄滅。

QM-AN-965緊急啟停按鈕接線：

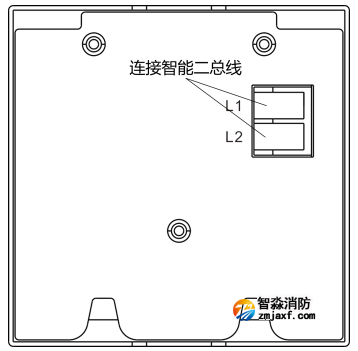

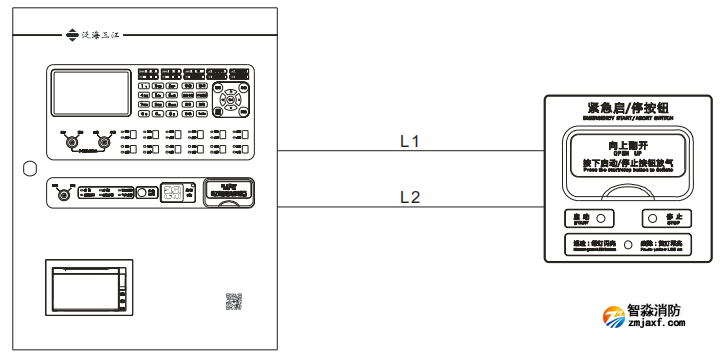

總線L1、L2的接線方式：如下圖所示，將氣體滅火控制器總線與L1、L2端子相連接，L1、L2接線時不分極性。

一般環境，建議采用1.0mm2以上RVS型雙絞線。
