消防水流指示器

作者： 消防改造安裝 時間：2019-06-05 16:48:14 來源：http://zillipede.com/

消防水流指示器

產品簡介：。水流指示器也可用于自動噴水滅火系統，它可以安裝在主供水管或橫桿水管上，給出某一分區域小區域水流動的電信號，此電信號可送到電控箱，但通常不用作啟動消防水泵的控制開

商品詳情常見問題(8)在線下單


         水流指示器屬視鏡類儀表閥門其適用于石油、化工、化纖、醫藥、食品、電廠、泵等工業生產管路中，通過視窗能隨時觀察液體、氣體、蒸汽等介質的渾濁度且計量介質流動速度反應情況，是保障正常生產保證產品質量不可缺少的管道附件之一。其連接方式包括螺紋式；法蘭式；焊接式。水流指示器也可用于自動噴水滅火系統，它可以安裝在主供水管或橫桿水管上，給出某一分區域小區域水流動的電信號，此電信號可送到電控箱，但通常不用作啟動消防水泵的控制開關。

水流指示器

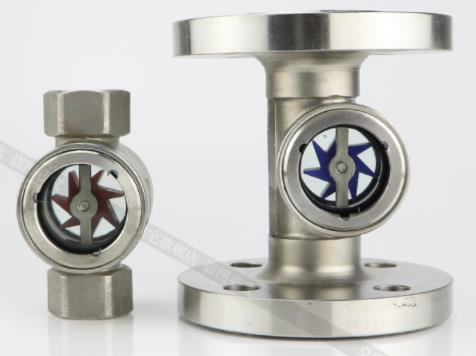

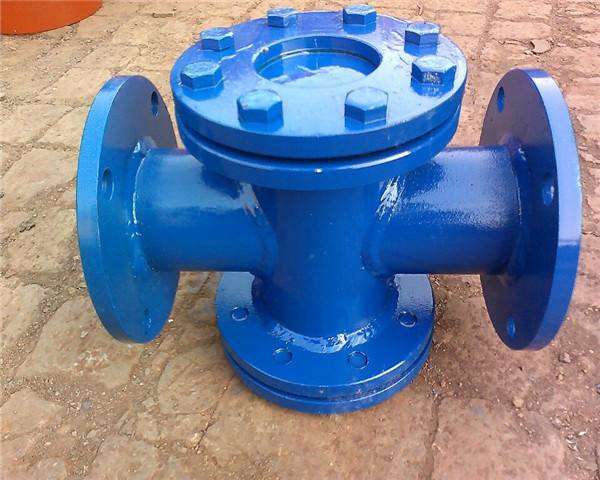

       水流指示器分兩大類分別為葉輪式；浮球式別稱（直通葉輪視鏡、葉輪視鏡、直通浮球視鏡、浮球視鏡液流觀察器、流量指示器、監流器、單管式直通流量視鏡）屬直通視鏡，是觀察管道內介質流動情況的必要附件。視鏡用于石油、化工、化纖、醫藥、食品等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。水流指示器包括螺紋式水流指示器、焊接式水流指示器、法蘭式水流指示器、 鞍座式水流指示器、馬鞍式水流指示器。

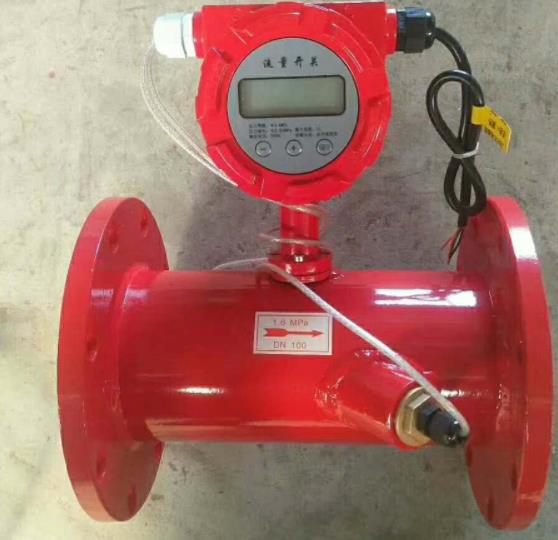

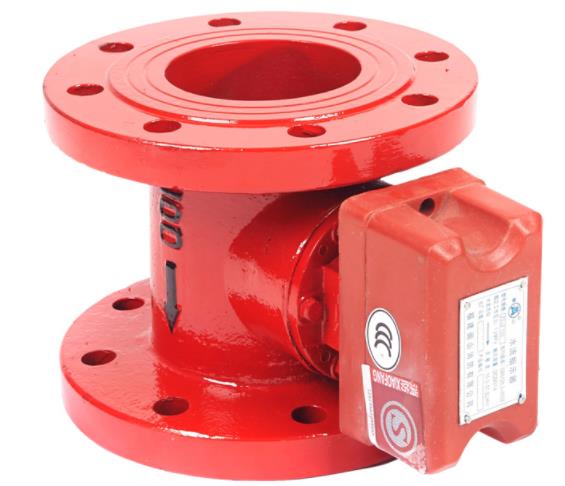

水流指示器也可用于自動噴水滅火系統，它可以安裝在主供水管或橫干管上，給出某一分區域小區域水流動的電信號，此電信號可送到電控箱，但通常不用作啟動消防水泵的控制開關。

一、型號
SG-YL水（油）流指示器型號別稱（ZGA-1;ZGA-2;ZGA-3;ZGA-4葉輪式 SJ-YL葉輪式觀察器 SJ-ZT直通流量視鏡）
SG-FQ浮球指示器型號別稱（GBA-1 GBA-2 GBA-3 GBA-4球式 ZBA-1 ZBA-2 ZBA-3 ZBA-4 浮球式)
SG-II直通式
SG-III三通式
SG-BB擺板式
SG-BL玻璃管式
SG-ZZ指針式
SG-NZ逆止式
型號SG等于SJ

1、概述：
適用于高爐冷卻系統，電廠水循環系統，水（油）泵指示系統、潤滑系統、自動噴水滅火系統等行業領域廣泛應用。
2、定義：
用于各種系統中觀察或系統中將水（油）流信號轉換成電信號的一種必備附件。
3、基本參數

1）水流指示器的最大工作壓力分別為0.25/0.6/1.0/1.6/2.5/4.0MPa
2）公稱直徑
螺紋式/焊接式公稱通徑DN6-DN80(G1/8-G3)
法蘭式水流指示器公稱通徑為DN15-DN600
4、技術要求
1）最大工作壓力
水流指示器的最大工作壓力視口徑而定分別為0.25/0.6/1.0/1.6/2.5/4.0MPa
2）延遲性能
具有延遲功能的水流指示器的延遲時間應可以調節。
水流指示器進行試驗所測得的延遲時間應在2s-90s范圍內。
3）工作循環
水流指示器進行試驗，經500周期動作，試驗中應動作靈敏、復位迅速。
4）耐腐蝕性能
水流指示器按標準規定進行腐蝕試驗，試驗后其任何部件不能出現影響性能的裂紋等腐蝕損壞。試驗后應經過6.8靈敏度試驗，試驗結果應符合標準規定。
5）剛性非金屬材料
經空氣老化試驗后，試件不得出現彎曲、蠕變、裂紋或其他影響水流指示器功能的損壞。如果葉片采用聚乙烯材料，耐環境應力開裂能力，試驗后葉片應無裂紋。
6）抗沖擊性能
經三次6.8J能量的沖擊后，不得有零件松動而妨礙水流指示器動作。
試驗后應檢查水流指示器的外殼,如果外殼出現斷裂而不影響水流指示器的動作，則為合格。如果外殼用于防塵或防潮，而外殼斷裂，水流指示器則為不合格。
7）彈性非金屬密封墊抗水老化性能
彈性非金屬密封墊進行水老化試驗, O形圈除外。試驗后應檢查密封墊與夾具之間，不得出現松動、粘結及密封墊變脆、變軟現象。
8）靈敏度
水流指示器應按標準規定進行靈敏度試驗，試驗結果應滿足下列要求:
a 流量小于、等于15.0L/min時，水流指示器不應報警;
b 報警流量應該是在15.0L/min -37.5L/min間的任意值，到37 .5L/min時，必須報警;
c 報警流量不應大于37.5L/min,
試驗壓力范圍在0.14MPa-1.2MPa間。
9）水力摩阻損失
試驗管路中在水流速為4.5m/s時條件下，水流指示器水力摩阻力產生的壓力損失不得超過0.02MPa。
10）耐水沖擊性能
按標準規定進行水沖擊試驗，受水沖擊后應復位迅速。且試驗后應進行靈敏度試驗，試驗結果應符合標準要求。
11）耐水壓性能
在2.4MPa水壓下，持續5min，不得有破裂及滲漏，不得出現永久變形或損壞現象。
12）過載能力
水流指示器按標準規定進行試驗時，其組件不得出現過熱燒毀、坑點或觸點粘合等現象。
13）耐電壓能力及絕緣電阻
（1）水流指示器按標準規定進行耐電壓能力測定，在規定的試驗電壓下，在下列部件之間應耐電壓60s士5s不被擊穿。
a 所有活動部件和靜止金屬件( 包括外殼) 之間;
b 在不同電壓和不同頻率下工作的電路活動部件。
（2）水流指示器進行絕緣電阻測定，在下列部件之間的絕緣電阻應大于2MΩ。
a 觸點斷開時，同極進線與出線之間;
b 觸點閉合時，不同極的帶電部件之間，觸點與線圈及控制電路之間;
c 各帶電部件與金屬支架(包括外殼)之間。
5、施工、安裝要點
1）一般安裝在每層的水平分支干管或某區域的分支干管上。
2）應水平立裝，傾斜度不宜過大，保證葉片活動靈敏，水流指示器前后應保持有5倍安裝管徑長度的直管段，安裝時注意水流方向與指示器的箭頭一致。
3）信號閥應安裝在水流指示器前的管道上，與水流指示器的距離不宜小于300mm。
4）水流指示器適用于直徑為50～150mm的管道上安裝。
6、執行標準
1）產品標準
一、水流指示器結構材質：

本體材質
碳鋼和不銹鋼、銅
視窗材質
鋼化硼硅玻璃、石英玻璃、鋁硅玻璃
鋼化硼硅玻璃
耐壓2.5MPa 耐溫≤200℃
石英玻璃
耐壓10MPa 耐溫≤1000℃
鋁硅玻璃
耐壓6.4MPa 耐溫≤450℃
密封件材質
丁腈橡膠，聚四氟乙烯
二、玻璃視窗的維護及保養
1、葉輪視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵。
2、葉輪視鏡的視窗玻璃屬宜損件，安裝視鏡時要小心輕放。
3、視鏡玻璃耐溫耐壓有一定的局限，具體根據實際情況而定。
以下提供國家標準玻璃制造工藝物理實驗參數：
耐溫： 鋼化硼硅玻璃≤200℃、石英玻璃≤1000℃、鋁硅玻璃≤450℃
耐壓： 鋼化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 鋁硅玻璃≤6.4MP
4、允許急變溫度<60℃，玻璃因溫差過大造成破裂。
玻璃檢測標準：參照《化工管道手冊》和HGJ501-502-86 《壓力窗口視鏡》設計制造和驗收。
《自動噴水滅火系統 第7部分：水流指示器》GB 5135.7-2003
