泰和安余壓監控系統技術交底資料

泰和安余壓監控系統容量及通信方式

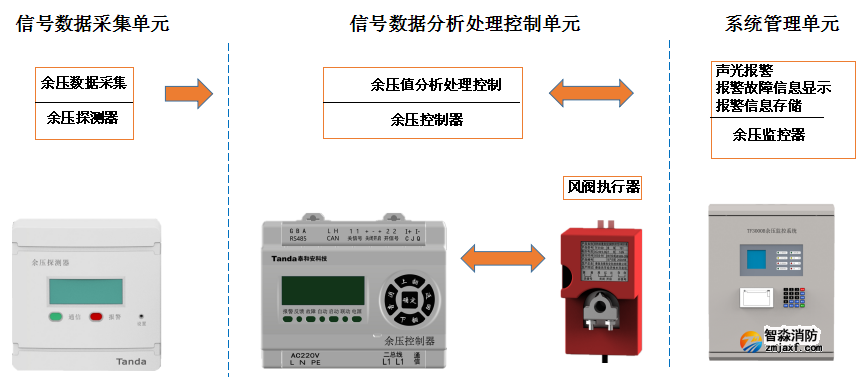

　　1、余壓監控器支持16臺聯網模式，每臺余壓監控器最大可管理110臺余壓控制器，每臺余壓控制器可管理64臺余壓探測器及1臺風閥執行器；

　　2、余壓監控器與余壓控制器之間通過CAN總線（分極性）通信，可靠通信距離2000米，線制為NH-RVS-2*1.5mm2，連接方式為并聯（T接）；

　　3、余壓控制器與余壓探測器之間通過二總線（無極性）通信，可靠通信距離500米，線制為NH-RVS-2*1.5mm2，連接方式為并聯（T接）；

　　4、余壓控制器與風閥執行器之間通過7芯信號線連接，線制NH-RVV-7*1.0mm2。

泰和安余壓監控系統供電方式

　　余壓監控器：AC 220V（現場取消防負荷）風閥執行器：DC 24V（余壓控制器提供）

　　余壓探測器：DC 24V（余壓控制器提供）余壓控制器：AC 220V（風機配電箱提供）

現場施工布線的要求

　　1、施工前應將本系統的線管進行綜合布置、安排，經深化設計后繪制系統施工圖，經過會審批準，方可施工；

　　2、穿管前，應清除管內雜物和積水。管口應有護套等保護措施，防止穿線時破壞電線絕緣層；

　　3、導線或引壓氣管在管內不應有接頭或扭結，導線的接頭，應在接線盒內連接，用絕緣膠帶纏繞包扎，引壓氣管的接頭，應在接線盒內使用同徑轉接頭連接；

　　4、通信線應獨立穿管敷設，不能與強電線纜共管敷設，應走弱電橋架；不能與強電或射頻線路（TV或大信號射頻線）并行走線，若并行走線，距離應大于0.5米；

　　5、相同用途的導線顏色應一致，CAN總線連接時分極性，不得接反，通常采用紅藍的RVS雙絞線，紅色應為H藍色應為L；

　　6、布線結束之后在未通電的前提下，進行線纜通斷、接地測試，對系統線路出現開路、虛焊、短路、等問題采取相應的措施，確保各條線路通暢；

　　7、施工單位竣工時應提交下列文件：竣工圖，設計變更文字記錄，施工記錄（包括隱蔽工程驗收記錄），檢驗記錄（包括絕緣電阻、接地電阻的測試記錄），布線、安裝變更記錄，竣工報告。
