型號：ZSFY100 ZSFY150

配置：將火災自動探測報警技術和自動噴水滅火系統結合起來，對保護對象起雙重保護作用。

功能：在未發生火災時該系統側管路內充氣，故系統具有干式系統的特點，能滿足高溫和嚴寒條件下自動噴水滅火的需要?；馂?zāi)報警和火災報警控制器打開雨淋閥，轉為濕式系統，兼具干式系統和濕式系統的優點。

優點：在未發生火災時該系統側管路內充氣，故系統具有干式系統的特點，能滿足高溫和嚴寒條件下自動噴水滅火的需要?；馂?zāi)報警和火災報警控制器打開雨淋閥，轉為濕式系統，兼具干式系統和濕式系統的優點。


產品概述
預作用自動噴水滅火系統通常由預作用裝置(預作用報警閥組、控制盤、氣壓維持裝置和空氣供給裝置等)、傳動系統、管網、閉式噴頭、水源控制閥、信號閥等組成。預作用系統處于伺應狀態時，管網內充有低壓空氣，用于監測系統管網的密封情況。當保護區出現火警時，探測系統首先動作，打開雨淋報警閥以及系統中用于排氣的電動排氣閥，此時系統開始充水并排氣，從而轉變?yōu)闈袷较到y(tǒng)，如果火勢繼續發展，閉式噴頭開啟噴水，進行滅火。這就克服了雨淋系統會因探測系統誤動作而導致誤噴的缺陷。如果系統中任一噴頭玻璃球意外破碎，則會從該噴頭處噴出氣體，導致系統中氣壓迅速下降，低壓監控開關動作，會發出報警信號，提醒值班人員出現異常情況，但雨淋報警閥沒有動作，所以系統不會噴水，從而克服了濕式系統會因噴頭誤動作引起誤噴造成水漬的缺陷。
預作用自動噴水報警系統常用于不允許有水損和誤噴的場所。同時也可代替干式自動噴水報警系統用于因寒冷或高溫不可用濕式自動噴水報警系統的場合。

主要部件

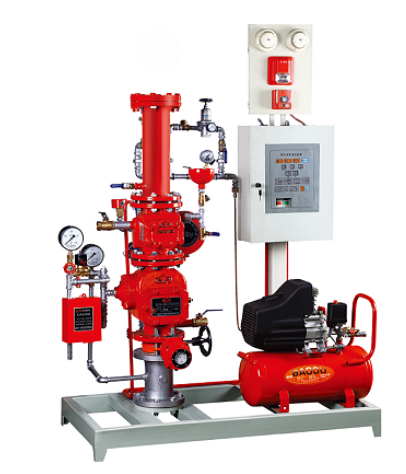

預作用裝置（產品圖）主要由預作用報警閥組、氣壓維持裝置、空氣供給裝置和控制盤組成。
2.1預作用報警閥組
2.1.1預作用報警閥組主要由雨淋報警閥、單向閥組成。
預作用報警閥組主要技術參數如下表：

2.1.2雨淋報警閥
雨淋報警閥是系統的主要控制閥，閥隔膜將閥分為供水側和系統側腔，供水側平時與系統側不連通，供水側通過控制管路與雨淋隔膜室相通，一旦發生火災，火災報警滅火控制器接收到探測器的信號，發出滅火指令打開雨淋報警閥控制管路中的電磁閥，同時打開管網中用于排氣的電磁閥。隔膜室壓力腔迅速泄壓而啟動雨淋報警閥，同時供水腔的壓力水流通過工作腔流向管網，使得系統轉變?yōu)闈袷较到y(tǒng)，并有部分壓力水流流向報警管路，水力警鈴發出聲報警信號，同時壓力開關動作發出報警電信號，消防泵啟動。此時如火勢繼續發展，閉式噴頭動作，即可噴水滅火。如火勢已得到控制或熄滅，則可人工將雨淋報警閥復位，通過放余水閥排盡管網中的水流，從而可避免發生水漬。

2.1.3單向閥
單向閥主要由本體、閥座、閥瓣、排水閥、加底水口和底水檢查口等組成。單向閥的作用是防止系統側氣壓的止回，為了使止回閥的閥瓣密封更加嚴密，單向閥上設有加底水口和底水檢查口。檢查口同時也是冷凝水的排放口。單向閥安裝于雨淋報警閥上部。
2.2氣壓維持裝置
氣壓維持裝置主要由電接點壓力表、單向閥、減壓閥、控制閥、電磁閥及過濾器等組成。
空氣供給裝置的出口端與系統側管網連接，進氣端與氣壓供給裝置相連，氣壓通過空氣供給裝置使得系統管網內充滿0.03~0.05MPa的低壓壓縮空氣，用于監測管網的密封情況。并由壓力控制裝置控制氣壓供給裝置的啟停。
當氣壓低至0.03MPa時，控制盤將指令氣壓維持裝置上的電磁閥自動開啟充氣；當氣壓充至0.05MPa時，控制盤將指令氣壓維持裝置上的電磁閥自動關閉停止充氣。
當系統管網發生重大泄漏，氣壓維持裝置不能補償其泄漏量，則管網壓力會持續下降，當壓力降至0.02MPa時，低壓監控開關向預作用控制盤發出報警信號。同時控制盤將指令電磁閥停止充氣并保持報警狀態。
當氣壓高于0.06MPa時，高壓監控開關也會向預作用控制盤發出報警信號。同時控制盤將指令電磁閥停止充氣并保持報警狀態。
充氣前，先調整氣壓維持裝置上的氣壓減壓閥，使其出口壓力處于預作用裝置所需的充氣壓力范圍內。系統初始充裝時應打開主充氣閥，當壓力接近0.05MPa時關閉主充氣閥，按控制盤的使用方法，使充氣進入自動狀態即可。
2.3氣壓供給裝置
氣壓供給裝置是向系統管網提供氣壓的裝置，一般為空壓機或其它氣源。氣源壓力必須能達到預作用裝置伺服狀態下所需的氣壓，當采用其它氣源時，可采用空氣或氮氣?？諌簷C(jī)的安裝、使用和維護見《空氣壓縮機使用說明書》。
2.4控制盤

控制盤可使預作用報警閥組啟動或復位；通過氣壓維持裝置的壓力信號對氣壓維持裝置上的電磁閥進行控制充氣以及報警等功能；控制盤可與消防中心聯動控制。
控制盤的安裝、使用和維護詳見《預作用報警閥控制盤使用說明書》

裝置架構圖 閥組的調試 預作用報警閥組的調試應在水池、水泵、管網及電氣電路等全部按GB50261-2005《自動噴水滅火系統施工及驗收規范》要求安裝，試驗合格后進行。調試前應做好各項排水措施。
3.1工作狀態
在供水壓在設計壓力下，按下面步驟使預作用報警閥組進入工作狀態
3.1.1按ZSFM型雨淋報警閥使用說明書要求和操作方法，使雨淋報警閥進入工作狀態。
3.1.2調整氣壓維持裝置上的減壓閥，使其出口壓力處于預作用裝置所需的充氣壓力范圍內，調整氣壓維持裝置上兩電接點壓力表，使控制充氣的壓力值為0.03 MPa -0.05 MPa，控制報警的壓力值為0.02 MPa-0.06 MPa。
3.1.3按預作用裝置控制盤使用說明書調試控制裝置，使之進入工作狀態。
3.1.4向系統管網充氣，充氣壓力范圍0.03-0.05MPa。
3.2報警試驗
建議每季進行一次，試驗前應做好相應排水及防火措施。其試驗必須按如下步驟進行：
3.2.1關閉報警管路閥，防止水倒流入系統管網側。
3.2.2打開報警試驗閥，水流即可進入報警管路，從而推動水力警鈴發出報警聲響，預作用控制器顯示壓力開關動作。
3.2.3關閉報警試驗閥，停止報警。
3.2.4打開報警管路閥，使其處于常開狀態。
3.3預作用報警閥組動作試驗
建議每季度進行一次，試驗前應做好相應排水及防火措施。當系統外于伺服工作狀態，預作用報警閥組的動作有以下三種方式實現：
3.3.1控制盤啟動：按控制盤的預作用閥組“啟動”按鈕。
3.3.2當控制盤處于自動狀態，可接受消防控制中心啟動信號啟動。
3.3.3手動打開預作用報警閥上的緊急啟動裝置。
3.3.4每次啟動試驗完成后，按3.1工作狀態操作，使預作用系統恢復至工作狀態。
系統的安裝使用及維護
4.1系統的使用和維護管理應嚴格按GB50261-2005《自動噴水滅火系統施工及驗收規范》的要求執行。
4.2系統安裝時，預作用報警閥組應安裝在保護區附近的控制室內，室內溫度不應低于4℃，不高于70℃。控制室離保護區距離不宜過遠，系統的配水管道充水時間不宜大于2min,以免一旦發生火災，致使灑水延遲。
4.3預作用報警閥組應垂直安裝，一般距地面高度為1m左右，兩側距離1.2m。
4.4電磁閥，手動快開閥，放余水閥，水力警鈴等排水處應設置地漏，使排水分別流入下水道，以免溢出弄濕環境。
4.5水力警鈴一般不要移動其位置，如確實需要，一般管徑為20mm的，為保證驅動水力警鈴的水流具有一定的壓力，報警管長度應小于20m，且警鈴口壓力應大于0.05MPa。
4.6 預作用報警閥組的調試工作應在專業消防技術人員指導下進行。以保證系統能有良好的工作狀態。
4.7發現管網低氣壓報警信號，應及時檢查是噴頭破裂（火災與起或噴頭誤動作引起）或是管網損壞，及時處理并使之恢復正常工作。發現超壓報警信號，應及時檢查充氣維持裝置，以便系統盡早恢復正常工作。
4.8水力警鈴不動作，或響度不夠，可拆下警鈴進口檢修螺母清除堵塞即可。
4.9系統的使用及維護應由有經驗的人負責，并做好日常的運行及維護記錄；
4.10系統停用維修或維保試驗，應報消防主管部門批準，并采取相應的安全防火措施。
4.11定期檢查各控制管路及其探測元件的工作狀態是否正常，對損壞部件必須及時修復或更換。
4.12定期檢查系統各處所安裝的控制閥門是否處于正確的開閉狀態，是否存在滲漏或損壞等情況，并及時進行處理。

相關部件
售后服務 我公司可對使用我公司生產的ZSFY型預作用裝置的的相關使用或安裝人員提供技術支持。在采購、安裝、使用及維護過程中如需技術服務請與我公司技術部取得聯系，我公司技術人員將立即提供相關技術支持報務。
